ISUDAR Carplay Android Auto – dodatkowy moduł do BMW

ISUDAR Carplay Android Auto

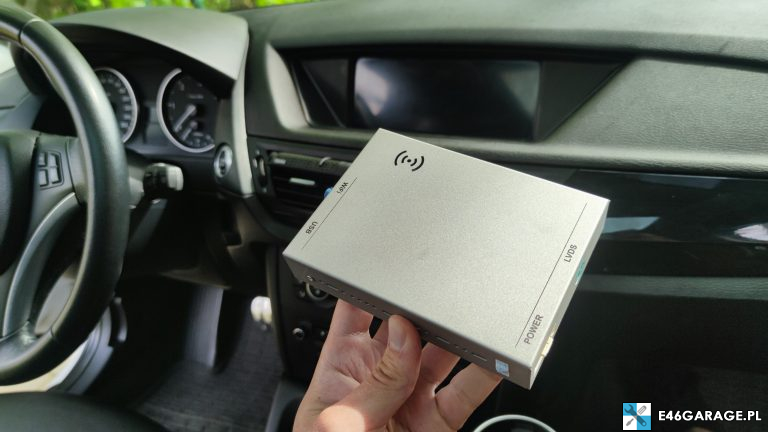

To dokładany moduł do naszych aut, który nie wymaga zmiany wyświetlacza i nie tracimy oryginalnego systemu operacyjnego w samochodzie. To nie jest system android, a odrębne urządzenie, które łączy się z naszym telefonem i wyświetla oryginalny Carplay lub Android Auto na wyświetlaczu BMW.

Skrzyneczkę musimy podłączyć pod oryginalne wiązki za pomocą kabli, które są dołączone do zestawy. To są swego rodzaju bypassy do uruchamiania i konfigurowania isudara za pomocą idrive, wychwytywania przycisków z kierownicy i przekazywania obrazu do oryginalnego wyświetlacza.

Cały zestaw współpracuje z następującą listą modeli aut (z opisu producenta):

Instalacja Isudar Carplay Android Auto:

Instalacja jest trochę inna niż w pozostałych systemach, których instrukcję możemy znaleźć na filmach na Youtube. Oczywiście moja instrukcja dostępna jest również na kanale:

Instrukcja krok po kroku:

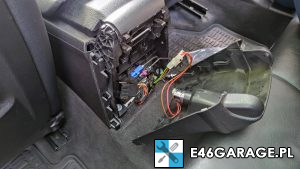

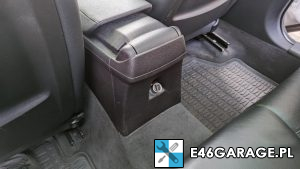

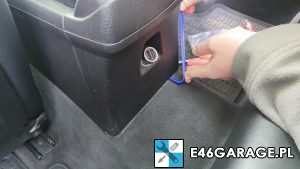

W pierwszej kolejności musimy zdemontować konsolę środkową. Polecam zacząć od tyłu podważając i zdejmując osłonę, a następnie odkręcamy dwie nakrętki.

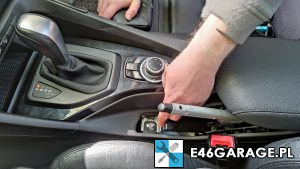

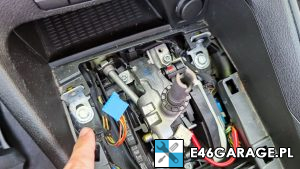

Ściągamy mieszek hamulca ręcznego i odkręcamy kolejną nakretkę.

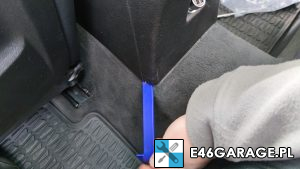

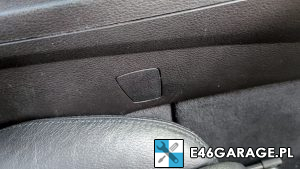

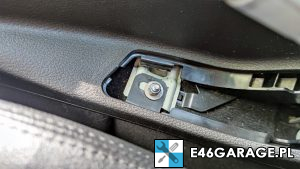

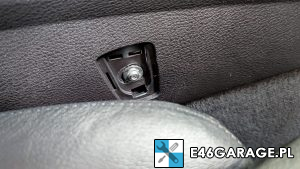

Teraz od strony pasażera wyjmujemy zaślepkę i odkręcamy śrubkę

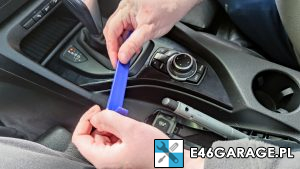

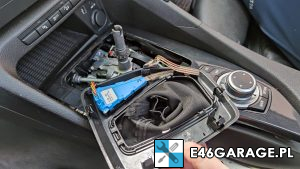

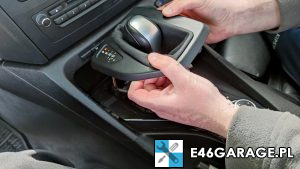

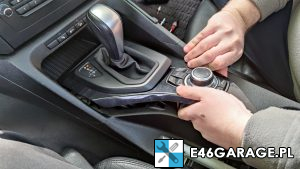

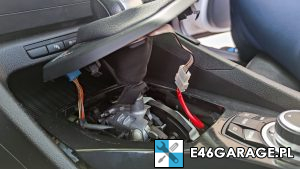

Kolejnym krokiem jest demontaż dekora idrive i biegów. Delikatnie podważamy razem z mieszkiem lewarka biegów, a następnie odpinamy wtyczki.

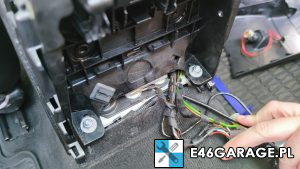

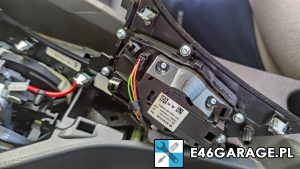

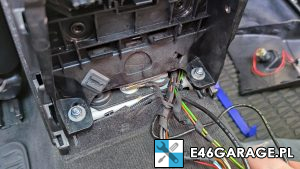

Teraz możemy przystąpić do wykręcenia dalszych śrub trzymających konsolę, a następnie wysuwamy ją.

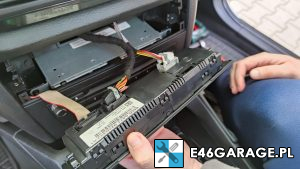

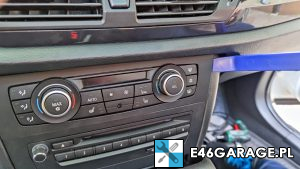

Czas na demontaż panelu klimy. Podważamy delikatnie plastik. Osłona trzyma się na zatrzaskach na panelu, który również zamontowany jest na zatrzaski w szkielecie kokpitu. Odpinamy wtyczki.

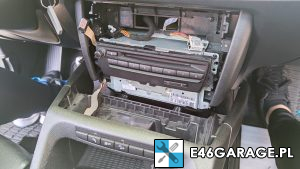

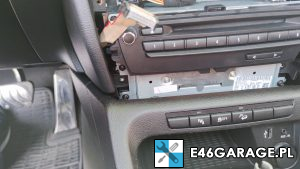

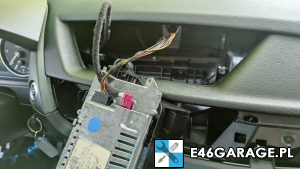

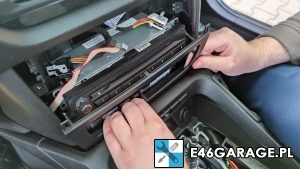

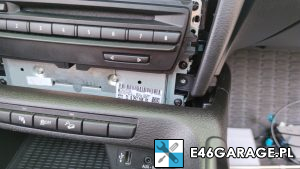

Demontujemy osłonę radia by je wyciągnąć. Po to odsuwaliśmy konsolę środkową by teraz odkręcić radio od kokpitu. Śrubki są pod plastikową osłoną, po dwie z każdej strony.

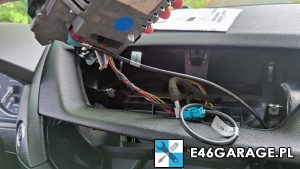

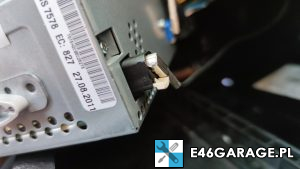

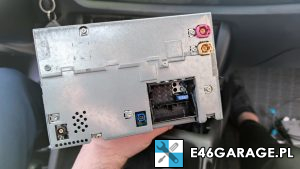

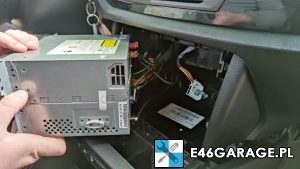

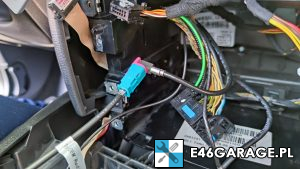

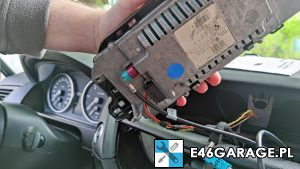

Wyjmujemy radio i odpinamy antenę FM i GPS oraz pozostałe wtyczki, w tym tę od ekranu. W przypadku wtyczek antenowych należy wysunąć klips zabezpieczający.

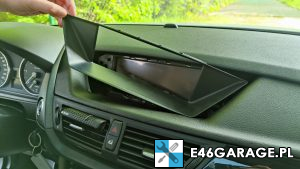

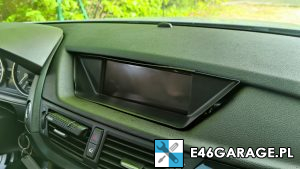

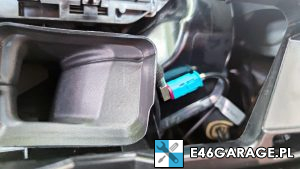

Skoro mowa o ekranie, to również musimy się do niego dostać. W tym celu ściągamy gumową osłonę, a następnie ściągamy dekor by wyjąć środkową kratkę wentylacyjną, która blokuje swobodny dostęp do śrubek, które trzymają monitor. Jeżeli ktoś potrafi się tam dostać bez demontażu tych elementów, to śmiało można tak zrobić. Chodzi o to by dostać się do wtyczki ekranu.

Teraz możemy zabrać się za podłączanie urządzenia do Radia. Schemat jest lekko mylący, ale postaram się wytłumaczyć jak to działa.

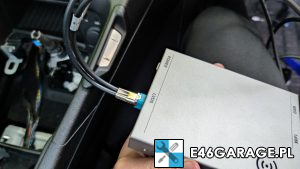

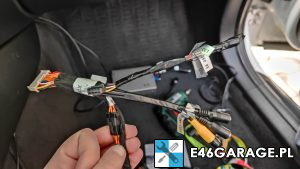

Kabel oznaczony jako POWER wpinamy do carplaya i następnie jedną z końcówek wpinamy do idrive. Do wyboru mamy dwie, ale tylko jedna będzie pasować w naszym przypadku. Oryginalną wtyczkę, która fabrycznie wpinana jest do idrive, trzeba wpiąć do drugiej części z wiązki power. Z kabla POWER będziemy potrzebowali też AUX, ponieważ dźwięk z carplaya do głośników w aucie przesyłany jest za pomocą złącza AUX. Musi on być na stałe wpięty w dowolne gniazdo aux w aucie, a w oryginalnym radiu musimy ustawić dźwięk z AUX w multimediach.

Teraz kabel LVDS – jedna z końcówek oznaczona OEM RADIO – tutaj podpinamy fabryczny kabel idący z monitora do radia. Druga końcówka oznaczona MONITOR – jak sama nazwa sugeruje – wpinamy do fabrycznej wtyczki monitora. Wtyczki nie da się pomylić, ponieważ swoją budową pasują tylko w swoje odpowiedniki.

Na sam koniec podłączamy antenę wifi oraz GPS. Opcjonalnie można dodać też przewody kamery cofania oraz mikrofonu, jeżeli ktoś chce je używać. Ja tych przewodów nie używałem.

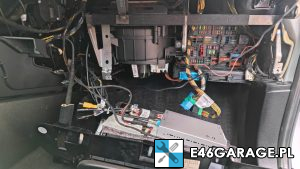

Teraz musimy przeciągnąć kable i złożyć wszystko w odwrotnej kolejności. Samo urządzenie carplay polecam zamontować na schowku pasażera. Niektórzy wciskają je też pomiędzy bezpieczniki, ale jest to niewygodne rozwiązanie. By carplay położyć na schowku, musimy odkręcić plastiki i sam schowek wyciągnąć. Polecam też zbędne wiązki uciąć, a pozostałe przewody skleić taśmą by zajmowały jak najmniej miejsca.

By uruchomić carplay wystarczy przytrzymać kilka sekund przycisk MENU na idrive. Za pierwszym razem wejdziemy do menu urządzenia, które pozwoli na wybór android auto lub carplay oraz umożliwia zarządzanie urządzeniami, które się łączą przewodowo lub bezprzewodowo. Gdy wszystko skonfigurujemy, następnym razem urządzenie będzie automatycznie uruchamiało android auto lub carplaya.

Jeżeli obraz nie wyświetla się prawidłowo, warto zajrzeć na tył skrzyneczki i przestawić zworki w odpowiednie miejsca, aby wybrać prawidłową konfigurację ekranu jak i rozdzielczość.
